استک کردن سوئیچ به چه معناست و چه کاربردی دارد؟

استک کردن stacking سوئیچ به فرآیندی می‌گویند که در آن چند سوئیچ شبکه به صورت فیزیکی و منطقی به هم متصل می‌شوند تا به‌عنوان یک سوئیچ واحد عمل کنند. سوئیچ سیسکو جزء شناخته‌شده‌ترین و معتبرترین سوئیچ‌ها در بازار شبکه هستند و به دلیل کیفیت بالا و قابلیت‌های پیشرفته‌ای که دارند، در شبکه‌های بزرگ و پیچیده بسیار مورد استفاده قرار می‌گیرند. اگر به دنبال اطلاعات فنی بیشتر برای بهبود شبکه و تجهیزات شبکه و تجهیزات Cisco منزل یا کسب و کار خود هستید بهتر است تا آخر مقاله همراه ما باشید تا اطلاعات کاربردی و بهتری را برای اجرای شبکه دراختیارتان قرار دهیم، راهکاری که به کمک آن می‌توانید در زمان و هزینه صرفه جویی کرده و در عین حال، عملکرد شبکه خود را بهبود ببخشید.

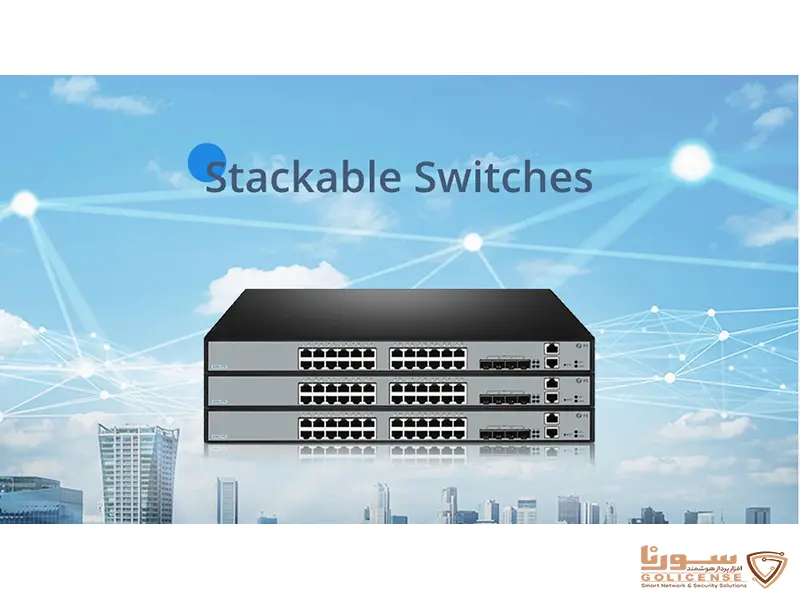

استک سوئیچ سیسکو چگونه است؟

در روش Switch Stacking، سوئیچ‌ها از طریق پورت‌های خاصی به هم متصل می‌شوند، به‌طوری که تمامی سوئیچ‌ها به‌صورت یکپارچه و به‌عنوان یک واحد دیده می‌شوند. با استفاده از تکنولوژی استکینگ می‌توانیم در سوئیچ‌هایی که این قابلیت را دارند و همچنین از یک برند و مدل و سری یکسان هستند، از امکان Redundancy و  Load Balancing بهره مند شویم. سوئیچ‌های Stackable با کابل کوتاه مخصوص استک کردن به هم متصل می‌شوند، کابل Stack طولی برابر با حداکثر 5 متر دارد  و لازمه  برای متصل کردن سوئیچ های Stackable به یکدیگر فاصله بین سوئیچ ها بیشتر از 3 تا 4 متر نشود.

 نکته قابل توجه این است که تمامی پیکربندی هایی که روی سوئیچ موجود در Stack روی سوئیچ Stack Master انجام می‌شود و تنظیمات انجام شده به سوئیچ های Slave در مجموعه Stack منتقل می‌شوند.

جهت خرید تمامی محصولات سیسکو و تجهیزات مرتبط به شبکه با کارشناسان ما در ارتباط باشید.

مزایای استک کردن سوئیچ های شبکه

 همان‌طور که بیان کردیم استک کردن سوئیچ‌های شبکه به اتصال چندین سوئیچ به‌طور فیزیکی و منطقی گفته می‌شود تا این سوئیچ‌ها به‌عنوان یک سوئیچ واحد عمل کنند که این روش مزایای زیادی دارد که در ادامه به برخی از مهم‌ترین آنها اشاره می‌کنیم:

• مدیریت متمرکز و ساده

یکی از بزرگترین مزایای استک کردن سوئیچ‌ها این است که نیاز نیست شما هر سوئیچ را به صورت جداگانه مدیریت و پیکربندی کنید ، تمام سوئیچ‌های استک شده به‌طور متمرکز از طریق یک کنسول مدیریت یا یک آدرس IP مدیریت می‌شوند و شما فقط نیاز به مدیریت یک سوئیچ واحد دارید.

• بهبود عملکرد و کارایی

استک کردن  سوئیچ های شبکه به شما این امکان را می‌دهند تا تعداد پورت‌های موجود در شبکه را افزایش داده و پهنای باند بیشتری را فراهم کنید. این امر به کاهش تراکم ترافیک و افزایش سرعت انتقال داده‌ها کمک می‌کند.

• کاهش هزینه ها

به‌جای استفاده از چندین سوئیچ مستقل که نیاز به کابل‌کشی جداگانه دارند، استک کردن سوئیچ‌ها باعث کاهش تعداد کابل‌ها و تجهیزات اضافی می‌شود  و در هزینه های کابل کشی و تجهیزات شبکه صرفی جویی می‌شود.

• افزونگی و پایداری

در صورت خرابی یکی از سوئیچ‌ها، سایر سوئیچ‌ها به طور خودکار جایگزین می‌شوند و عملکرد شبکه تحت تأثیر قرار نمی‌گیرد، این ویژگی به افزایش پایداری و قابلیت اطمینان شبکه کمک می‌کند. در واقع استک کردن سوئیچ‌ها افزونگی شبکه را افزایش می‌دهد.

آموزش stack سوئیچ سیسکو

برای راه ‌اندازی و پیکربندی استک سوئیچ سیسکو، چند مرحله وجود دارد که شامل مراحل زیر می‌باشد:

1- آماده سازی سخت افزار

ابتدا باید مطمئن شوید سوئیچ‌های سیسکو شما از فناوری استکینگ پشتیبانی می‌کنند، برای این منظور، سوئیچ‌هایی مانند Catalyst 3750، Catalyst 3850 یا   Catalyst 9300از سوئیچ‌های پرطرفدار سیسکو برای استک کردن هستند. برای اتصال سوئیچ‌ها به یکدیگر، به کابل‌های استک اختصاصی نیاز دارید، این کابل‌ها معمولاً برای هر مدل سوئیچ خاص طراحی شده‌اند. برای سوئیچ‌های Catalyst 3750 از کابل StackWise و برای مدل‌های جدیدتر مانند Catalyst 2960-X و Catalyst 3850 از کابل FlexStack استفاده می‌شود.

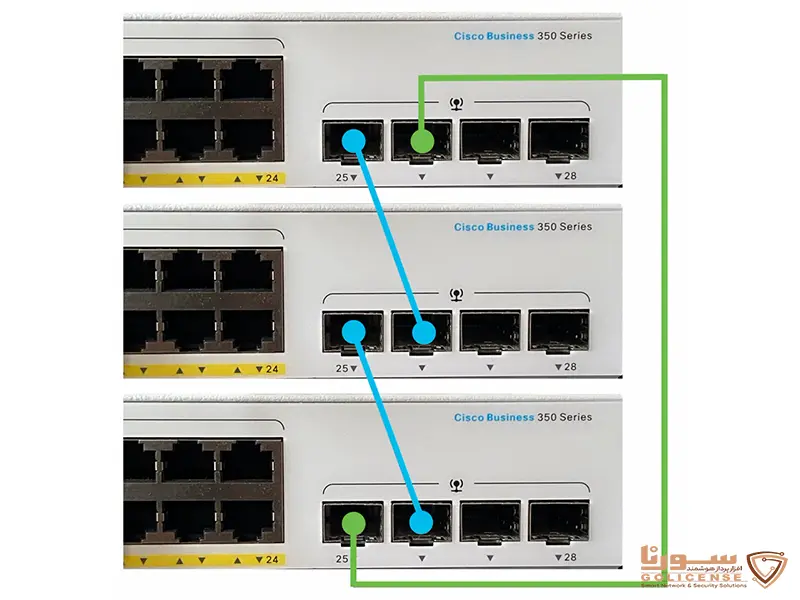

2- اتصال فیزیکی سوئیچ ها

برای شروع سوئیچ‌ها را به یکدیگر متصل کنید، کابل‌های استکینگ را به پورت‌های StackWise یا FlexStack در پشت سوئیچ‌ها وصل کنید. نکته قابل توجه در این مرحله این است که اتصال سوئیچ ها به یکدیگر و همچنین پورت ها باید به ترتیب خاصی صورت بگیرد.

 روش های مختلف اتصال سوئیچ ها

برای اتصال سوئیچ ها به یکدیگر روش های مختلفی وجود دارد،  برای مثال StackWise   برای سوئیچ‌های Catalyst 3750 است که این فناوری به شما این امکان را می‌دهد که تا 9 سوئیچ را به هم متصل کنید. کابل‌های StackWise معمولاً با دو یا سه پورت ارتباطی استفاده می‌شوند که باعث می‌شود اتصال سریع و پایدار باشد.

 FlexStack برای سوئیچ‌های Catalyst 2960-X 3850 این کابل‌ها قادرند به سوئیچ‌ها اجازه دهند تا به‌طور منطقی به یکدیگر متصل شوند و همچنین پهنای باند بالاتری را فراهم کنند.

• روشن کردن سوئیچ ها و بررسی ارتباط

پس ازاین‌که سوئیچ ها به یکدیگر متصل شدند آنها را روشن کنید،زمانی که سوئیچ‌ها روشن شدند باید به‌طور خودکار به‌عنوان یک استک واحد شناسایی شوند. در صورتی که همه چیز به درستی تنظیم شده باشد، سوئیچ‌ها به‌طور خودکار به یکدیگر متصل شده و ارتباط برقرار می‌کنند. حتما بررسی کنید که تمام سوئیچ‌ها در استک به‌درستی شناسایی شوند. این را می‌توانید با استفاده از دستور show switch در خط فرمان (CLI) بررسی کنید.

• پیکربندی استک سوئیچ ها

در حالت کلی، سوئیچ‌ها به‌طور خودکار در استک قرار می‌گیرند و نیاز به پیکربندی دستی ندارند،اما در برخی موارد، باید شناسه (ID) سوئیچ‌ها را به‌طور دستی تنظیم کنید. برای تنظیم شناسه سوئیچ‌ها و پیکربندی استک، دستور زیر را وارد کنید:

 Switch(config)# switch [num] priority priority_value

اولویت سوئیچ در استک است، سوئیچ با اولویت بالاتر به‌عنوان سوئیچ اصلی (master) انتخاب می‌شود.

• بررسی وضعیت استک

پس از انجام مراحل اتصال فیزیکی و پیکربندی، برای بررسی وضعیت استک و اطمینان از صحت عملکرد سوئیچ‌ها می‌توانید از دستور زیر استفاده کنید:

Switch# show switch

این دستور اطلاعاتی در مورد وضعیت استک سوئیچ‌ها، از جمله شناسه سوئیچ‌ها، وضعیت پورت‌های استک، و سوئیچ‌های اصلی (master) و پشتیبان (standby) نشان می‌دهد.

• پیکربندی شبکه و ویژگی‌های پیشرفته

حالا که سوئیچ‌ها به‌طور موفقیت‌آمیز استک شده‌اند، می‌توانید تنظیمات شبکه را برای ویژگی‌های خاص مانند VLAN، QoS، و Trunking پیکربندی کنید، تمام تنظیمات اعمال شده در یک سوئیچ به‌طور خودکار به همه سوئیچ‌های استک شده اعمال خواهد شد.

• قابلیت اطمینان و نظارت بر استک

در صورتی که یکی از سوئیچ‌ها خراب شود، سوئیچ دیگری از استک به‌عنوان سوئیچ اصلی master عمل خواهد کرد. این ویژگی باعث اطمینان از عملکرد بی‌وقفه شبکه می‌شود و همچنین می‌توانید از پروتکل SNMP برای نظارت بر سوئیچ‌ها استفاده کنید و به‌راحتی وضعیت و عملکرد آن‌ها را بررسی کنید.

استک کردن سوئیچ‌های سیسکو یک روش بسیار مفید برای مقیاس‌پذیری و مدیریت شبکه‌های بزرگ است. این روش به‌طور قابل توجهی از پیچیدگی‌ها می‌کاهد و مقیاس‌پذیری و قابلیت اطمینان شبکه را افزایش می‌دهد. با استفاده از این مراحل، می‌توانید به‌راحتی سوئیچ‌های سیسکو را به یکدیگر متصل کرده و یک استک شبکه قدرتمند ایجاد کنید.

کابل استک چیست؟

کابل استک Stacking Cable یک نوع کابل خاص است که برای اتصال سوئیچ‌های شبکه به یکدیگر در سیستم‌های سوئیچ استک  Switch Stackingاستفاده می‌شود. این کابل‌ها به سوئیچ‌ها اجازه می‌دهند تا به عنوان یک  واحد عمل کنند و به اشتراک گذاری منابع و پیکربندی‌های شبکه را تسهیل کنند.

نتیجه گیری

استک کردن سوئیچ‌ها یک راهکار قدرتمند برای بهبود مقیاس‌پذیری، مدیریت ساده‌تر، پایداری بیشتر و افزایش کارایی شبکه است. این فناوری به سازمان‌ها کمک می‌کند تا شبکه‌ای انعطاف‌پذیر، مقیاس‌پذیرتر و با هزینه‌های کمتر ایجاد کنند. شرکت سورنا یکی از تامین کنندگان انواع تجهیزات شبکه و سخت افزاری است، امکان واردات طیف وسیعی از محصولات مربوط به برندهای مطرح در حوزه شبکه و امنیت از جمله سیسکو و تجهیزات سیسکو را دارا می‌باشد.
