بررسی وضعیت چراغ سرور و هارد

در نگهداری و مدیریت سرورها، یکی از سریعترین روش‌ها برای تشخیص وضعیت قطعات، استفاده از چراغ سرور است. این چراغ‌ها با رنگ‌ها و حالت‌های مختلف، اطلاعات ارزشمندی درباره سلامت قطعات، فعالیت سیستم، وجود خطا یا نیاز به تعویض تجهیزات شبکه ارائه می‌دهند. در این مقاله به بررسی و مقایسه چراغ‌های LED سرورهای HP و Cisco UCS می‌پردازیم و کاربردهای مهم آن‌ها را تحلیل می‌کنیم.

کاربرد چراغ های LED هارد سرور

چراغ‌های LED هارد در سرورها یکی از مهمترین ابزارهای مانیتورینگ سخت‌افزار محسوب می‌شوند. این چراغ‌ها به مدیران سیستم اجازه می‌دهند تا تنها با نگاه به پنل جلویی سرور، از وضعیت سلامت، عملکرد یا خرابی احتمالی هارد درایوها مطلع شوند. بدون نیاز به باز کردن کیس یا استفاده از ابزارهای نرم افزاری پیچیده، می‌توان بسیاری از مشکلات را سریع تشخیص داد.

در محیط‌هایی که چندین درایو در کنار یکدیگر نصب شده‌اند، تشخیص دقیق درایو معیوب یا در حال فعالیت از اهمیت بالایی برخوردار است. چراغ‌های LED در این شرایط با رنگ‌ها و الگوهای چشمک زن متفاوت، وضعیت لحظه‌ای درایو را مشخص می‌کنند و ریسک خطای انسانی را در فرآیندهایی مانند تعویض یا جا به جایی هارد به حداقل می‌رسانند.

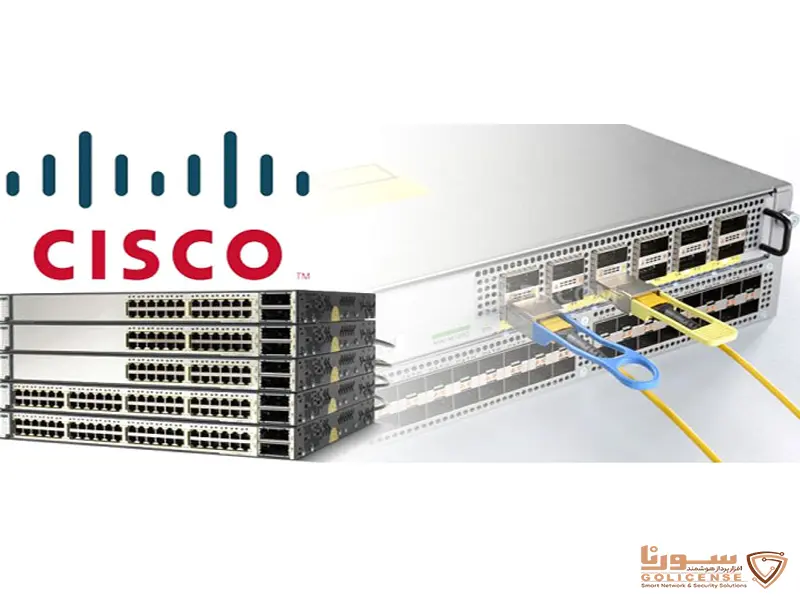

چراغ های LED در سرورهای سیسکو چه کاربردی دارند؟

چراغ‌های LED در سرور سیسکو، وضعیت عملکردی اجزای اصلی مانند منبع تغذیه، حافظه، پردازنده، هارد درایو و فن‌ها را نشان می‌دهند. با توجه به رنگ (سبز، نارنجی، قرمز، آبی) و حالت (ثابت یا چشمک زن) این چراغ‌ها، می‌توان سلامت یا وجود خطا در هر بخش را سریعاً تشخیص داد. به‌علاوه، بسیاری از این LEDها با نرم افزار مدیریتی Cisco IMC یا Cisco UCS Manager همگام هستند.

انواع چراغ های LED در سرور  Cisco UCS

در ادامه به مهمترین چراغ‌هایی که روی تجهیزات سیسکو و سرورهای Cisco UCS مدل‌های C-Series و B-Series قرار دارند اشاره می‌کنیم:

·         System Health LED

• سبز: سیستم در وضعیت سالم است
• نارنجی: هشدار جزئی در یکی از اجزا
• قرمز: خطای بحرانی که نیاز به بررسی فوری دارد

·         Power Supply LED

• سبز ثابت: پاور روشن و فعال
• خاموش: پاور غیرفعال یا قطع است
• نارنجی یا قرمز: مشکل در منبع تغذیه یا عدم تطابق ولتاژ

·         Drive Status LED)SAS/SATA/NVMe) درایوهای

• سبز چشمک زن: در حال خواندن یا نوشتن
• نارنجی ثابت یا چشمک زن: خرابی یا هشدار در درایو
• آبی: درایو برای سرویس یا Locate انتخاب شده است

·         Network Link LED

• سبز: لینک شبکه فعال است
• چشمک زن: تبادل داده در حال انجام است
• خاموش: بدون اتصال یا لینک غیرفعال

·         Locator LED

• آبی: فعال‌سازی توسط مدیر شبکه برای یافتن فیزیکی سرور یا کامپوننت در رک
• خاموش: در حالت عادی استفاده نمی‌شود

جهت خرید سیسکو وایرلس روی لینک کلیک کنید.

چراغ های خاص در مدل های UCS C-Series مانند  C220 M5

در سرورهای رک مونت سیسکو مانند UCS C220 M5، چراغ‌های اضافی‌تری نیز روی مادربرد، فن، رم و کنترلر RAID وجود دارد. این LEDها در صورت وجود خطا، به رنگ نارنجی یا قرمز درمی‌آیند. همچنین در بخش جلویی، چراغ LED با آیکون سلامت، دکمه locator و چراغ وضعیت پاور قرار گرفته که به صورت فیزیکی هم امکان بررسی سریع وضعیت سرور را فراهم می‌کند.

نرم ‌افزارهایی برای تحلیل وضعیت چراغ ها در سیسکو

برای تحلیل دقیق‌تر چراغ‌ها و دریافت گزارش‌های سلامت سخت افزاری، می‌توان از ابزارهای زیر استفاده کرد:

• Cisco Integrated Management Controller (IMC)
• Cisco UCS Manager
• Cisco Intersight  مدیریت مبتنی بر کلود

این ابزارها لاگ‌های دقیق از رویدادهای سخت افزاری ذخیره می‌کنند و حتی به صورت ریموت، امکان بررسی چراغ‌ها و ارسال هشدار را فراهم می‌کنند.

تفاوت های کلیدی بین چراغ‌های HP و Cisco

مقایسه چراغ های سرور cisco  و hp

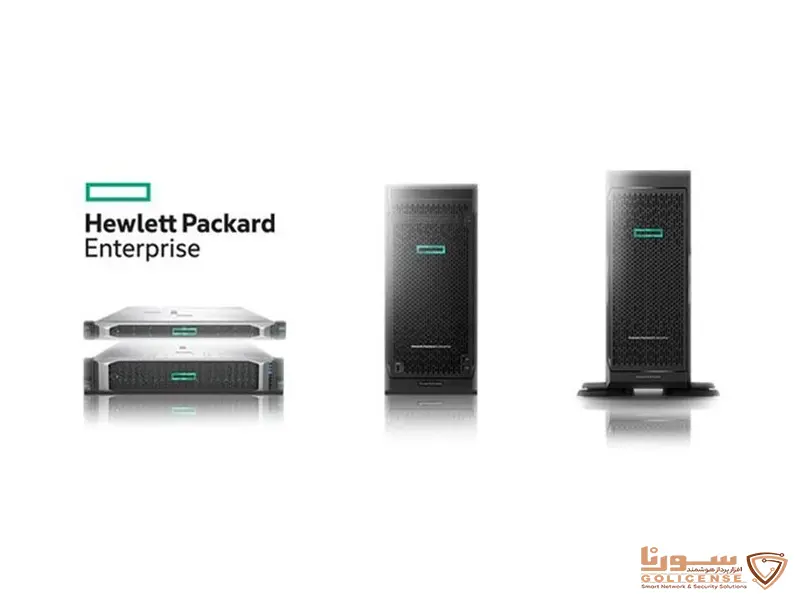

چراغ LED هارد در سرور اچ پی چیست؟

در سرور  HP، به ویژه مدل‌های ProLiant، روی هر درایو یک یا چند چراغ LED قرار دارد که برای نمایش وضعیت فعالیت یا سلامت آن استفاده می‌شود. این چراغ‌ها نقش حیاتی در نگهداری پیشگیرانه دارند و بسیاری از اخطارها را قبل از آن که مشکل جدی شود، به کاربر منتقل می‌کنند.

چراغ‌های LED درایوهای HP معمولاً شامل وضعیت فعالیت (Activity)، سلامت یا خرابی (Drive Status)، مکان یابی (Locate) و گاهی هم چراغ سفید (Unconfigured) هستند. این چراغ‌ها در هماهنگی با کنترلر RAID یا نرم افزارهای مدیریتی مانند HPE SSA کار می‌کنند و اطلاعات لحظه‌ای ارائه می‌دهند.

کاربرد چراغ LED هارد در سرور اچ پی

چراغ‌های LED هارد در سرور HP علاوه بر اعلام خرابی یا هشدار، در فرآیندهای مهمی مثل Hot Swap  (تعویض درایو بدون خاموشی) یا RAID Rebuild  نیز کاربرد دارند. وقتی که یک هارد باید بدون خاموش کردن سیستم تعویض شود، این چراغ‌ها نشان می‌دهند که درایو آماده خروج هست یا خیر.

همچنین در زمان بررسی وضعیت RAID یا بروزرسانی فرم‌ور، می‌توان از طریق LEDها از وضعیت هر هارد مطلع شد. در محیط‌های بزرگ مانند دیتاسنتر، این چراغ‌ها به تکنسین کمک می‌کنند تا درایو خاصی از تجهیزات hp را سریع‌تر یافته و بدون اشتباه انسانی با درایوهای سالم، آن را تعویض یا تعمیر کنند.

انواع چراغ LED هارد در سرور HP

در سرورهای HP معمولاً چهار نوع چراغ LED روی هاردها دیده می‌شود: Locate LED (آبی)، Activity LED (حلقه یا دایره سبز)، Drive Status LED (نارنجی/قرمز) و در برخی مدل‌ها Solid White LED (سفید ثابت). این چراغ‌ها یا روی خود درایو نصب هستند یا بخشی از طراحی Tray محسوب می‌شوند.

هرکدام از این چراغ‌ها نشان‌دهنده حالت خاصی از عملکرد یا وضعیت درایو است. به‌عنوان مثال، Activity نشان‌دهنده خواندن/نوشتن فعال است، Status برای نمایش هشدار یا خرابی به کار می‌رود، و Locate برای شناسایی فیزیکی سریع درایو در رک‌های شلوغ استفاده می‌شود.

·         چراغ آبی رنگ یا  Locate LED

چراغ آبی یا Locate LED  در سرورهای HP زمانی فعال می‌شود که مدیر سیستم بخواهد یک درایو خاص را از بین چندین هارد مشابه در رک شناسایی کند. این چراغ از طریق iLO یا کنترلر RAID فعال می‌شود و بدون ایجاد تغییر در عملکرد هارد، فقط موقعیت فیزیکی آن را مشخص می‌کند.

استفاده از Locate LED به‌ویژه در شرایطی که نیاز به تعویض یا بررسی سریع یک درایو خاص وجود دارد، بسیار حیاتی است. این ویژگی باعث می‌شود از اشتباه در جابه‌جایی درایوهای سالم جلوگیری شود و فرآیندهای نگهداری با دقت بیشتری انجام شود.

·         چراغ دایره ای یا  Activity Ring

Activity Ring  یکی از چراغ‌های مهم روی هاردهای HP است که معمولاً به‌شکل حلقه یا نوار سبز رنگ طراحی شده و هنگام خواندن یا نوشتن داده‌ها چشمک می‌زند. این چراغ نشان‌دهنده فعال بودن درایو و در حال انجام بودن عملیات I/O است.

در زمان‌هایی که هیچ داده‌ای منتقل نمی‌شود، این چراغ یا خاموش می‌ماند یا به صورت ثابت می‌درخشد. مشاهده این چراغ در حال چشمک‌زن به معنای آن است که نباید درایو را جدا کرد، زیرا درگیر عملیات مهمی است که قطع آن می‌تواند منجر به خرابی اطلاعات شود.

·         چراغ سفید یا  Solid White

چراغ سفید (Solid White) در برخی مدل‌های هارد HP به عنوان نشانگر درایو غیرفعال یا بدون پیکربندی (Unconfigured) استفاده می‌شود. در مواقعی که یک هارد جدید به سرور اضافه شده اما هنوز در RAID تعریف نشده، ممکن است این چراغ روشن شود.

این چراغ همچنین ممکن است بیانگر این باشد که درایو توسط سیستم شناسایی شده اما در هیچ آرایه‌ای استفاده نمی‌شود. بررسی دقیق‌تر وضعیت این هارد از طریق Smart Storage Administrator یا کنترلر RAID توصیه می‌شود تا از عملکرد صحیح آن اطمینان حاصل شود.

·         چراغ وضعیت درایو (Drive Status)

چراغ وضعیت درایو معمولاً با رنگ نارنجی چشمک‌زن یا قرمز ثابت ظاهر می‌شود و نشان‌دهنده وضعیت هشدار، خرابی احتمالی یا خرابی کامل درایو است. وقتی این چراغ نارنجی چشمک می‌زند، یعنی سیستم پیش‌بینی کرده که درایو ممکن است به‌زودی خراب شود (Predicted Failure).

در صورت قرمز شدن چراغ، یعنی درایو به طور کامل Fail شده و باید تعویض شود. در این حالت، سرور به صورت خودکار آن را از آرایه خارج می‌کند و در صورت وجود RAID مناسب، عملیات Rebuild را آغاز خواهد کرد. توجه به این چراغ‌ها برای حفظ داده‌ها و پیشگیری از قطعی ضروری است.
